目的

　　使用SITA CleanoSpector(SITA表面清潔度儀)，測量金屬管外側和已切割金屬管的內側(即切割管)的清潔度。

　　該SITA CleanoSpector(SITA表面清潔度儀)會有2種不同的讀數模式。第一種讀數模式 “cleanliness”是百分?jǐn)?shù)，顯示了樣品表面清潔度相對理想的干凈校準件清潔度值的百分值，百分值越高表示越干凈。第二個讀數模式是FluoLevel，即相對熒光強度，其單位是RFU，RFU值越高，表面受熒光物質污染越強。本測試報告采用FluoLevel模式進行金屬管清潔度的檢測。

　　被測樣品在下表1。

　　表1 被測樣品

　　測試結果

　　對樣品管進行清潔度測試，要在各樣品管上選取10個測量點，分別對切管內壁和未切割金屬管外壁進行表面清潔度測試。

　　為了準備一個干凈的校準件，樣品2已使用堿性清潔劑SurTec 151(3%)在60℃的超聲波水浴中經過清洗，再用離子水沖洗干凈并烘干。

　　該熒光測試結果如圖1所示。所有測量點的測量結果數值均列在下圖中

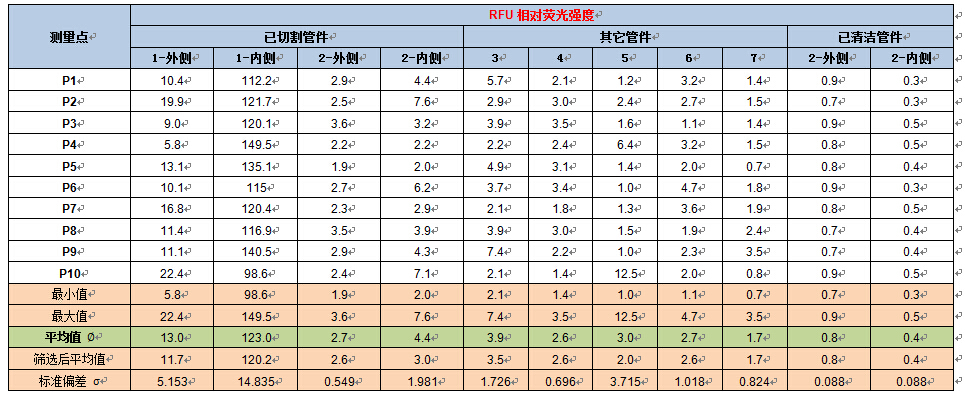

　　圖1 各個測量點的熒光測量值

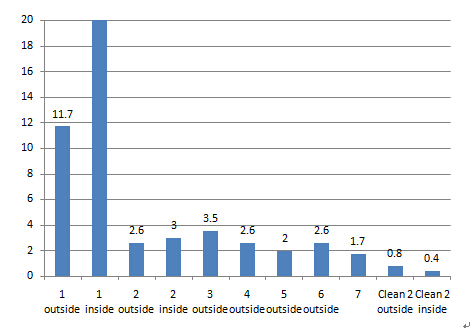

　　圖2 所有被測樣品在RFU中的平均熒光度值

　　測試設置

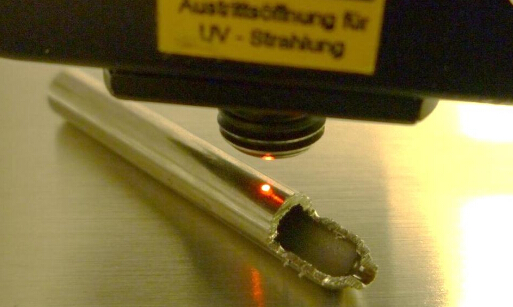

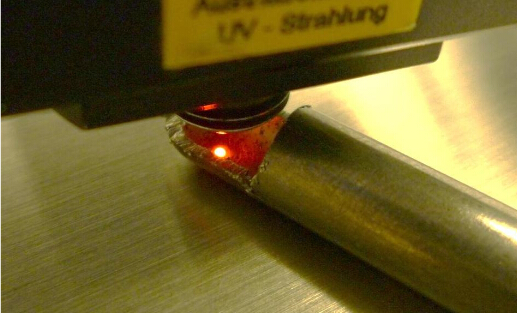

　　測試裝置如圖3 – 5所示。透過紅外目標點調整鏡頭與樣品之間的距離為4.7mm，為了達到最佳的測量距離，可調節紅外點在樣品表面上出現最小直徑為止。

測試設置一	測試設置二
測試設置三

　　評價

　　所有樣品中，樣品1的熒光值顯著高于其他樣品管，特別是其內壁熒光值;而樣品1的外壁熒光值相對較低，但依然比其它樣品管的外壁熒光值高。

　　樣品2 – 7的熒光值相對較小，而經過清洗的樣品2的熒光值分別為：外壁0.8 RFU,內壁0.4 RFU。
